PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템 이해하기: 아키텍처, 기능 및 실제 영향에 대한 종합 안내서. PXI 플랫폼이 산업 전반에 걸쳐 현대 자동화 테스트 솔루션을 어떻게 형성하고 있는지 알아보세요.
- PXI 모듈형 테스트 시스템 소개
- PXI의 기본 아키텍처 및 구성요소
- 주요 특징 및 성능 장점
- 다른 테스트 시스템 플랫폼과의 비교
- 일반적인 응용 프로그램 및 사용 사례
- 소프트웨어 및 자동화 도구와의 통합
- 테스트 시스템 설계에서의 확장성 및 유연성
- 산업 채택 및 사례 연구
- PXI 구현 시 도전 과제 및 고려 사항
- PXI 모듈형 테스트 시스템의 미래 동향
- 출처 및 참고문헌
PXI 모듈형 테스트 시스템 소개
PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템은 자동화 테스트 및 측정 응용 프로그램을 위한 널리 채택된 플랫폼으로, 고속 PCI 버스를 견고하고 모듈화된 아키텍처와 결합합니다. 1997년에 개발되고 PXI 시스템 얼라이언스의 관리하에 있는 PXI는 산업 표준 PC 기술을 활용하여 항공우주, 자동차, 전자 및 통신 등 다양한 산업 분야에서 높은 성능, 유연성 및 확장성을 제공합니다.

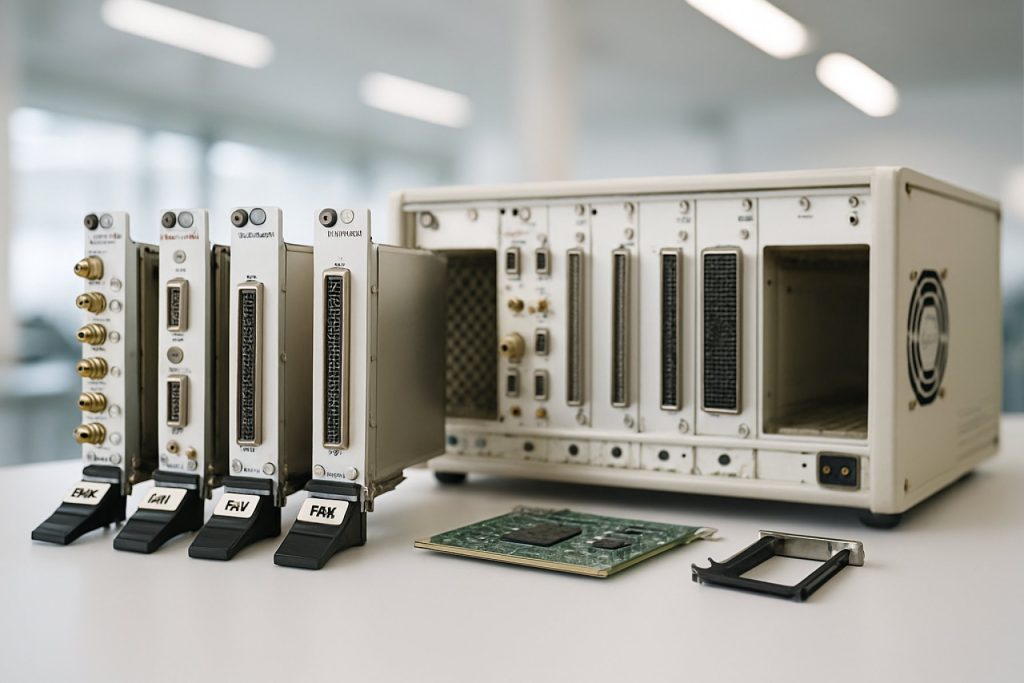

전형적인 PXI 시스템은 섀시, 컨트롤러 및 디지털화기, 신호 생성기 및 스위칭 장치와 같은 다양한 교환 가능한 모듈로 구성됩니다. PXI의 모듈화는 사용자가 특정 요구 사항에 맞게 테스트 시스템을 맞춤화할 수 있도록 하여 쉬운 업그레이드와 유지 관리를 촉진합니다. 이 플랫폼의 개방형 표준은 다양한 공급업체의 모듈 간 상호 운용성을 보장하여 혁신을 촉진하고 소유 비용을 줄입니다.
PXI 시스템은 여러 장비 간 정밀한 타이밍 및 동기화를 제공할 수 있는 능력으로 잘 알려져 있으며 이는 복잡한 테스트 시나리오에서 중요한 기능입니다. 통합된 타이밍 및 트리거링 기능과 높은 데이터 전송 속도는 효율적인 병렬 테스트 및 데이터 수집을 가능하게 합니다. 결과적으로 PXI는 높은 속도, 정확성 및 신뢰성을 요구하는 응용 프로그램에서 선호되는 선택이 되었습니다.
PXI의 지속적인 발전은 PXI Express(PXIe)의 도입을 포함하여, 향상된 대역폭과 성능을 제공하고 있으며, 이는 현대의 자동화 테스트 시스템의 증가하는 요구를 충족하는 중요한 역할을 하고 있습니다. PXI 표준 및 생태계에 대한 자세한 정보는 National Instruments 및 Keysight Technologies를 참조하세요.
PXI의 기본 아키텍처 및 구성요소
PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템의 기본 아키텍처는 측정 및 자동화 응용 프로그램을 위한 특수 기능을 추가한 CompactPCI(cPCI) 표준을 기반으로 합니다. PXI의 기본은 데이터 전송을 위한 고속 PCI 버스를 활용하여 모듈과 시스템 컨트롤러 간의 빠른 통신을 보장합니다. PXI 섀시는 물리적 및 전기적 기반으로서 여러 슬롯 간에 전력, 냉각, 정밀한 타이밍 및 동기화 리소스를 제공합니다. 이러한 슬롯은 디지털화기, 신호 생성기 및 스위칭 장치와 같은 다양한 모듈을 수용할 수 있어 사용자가 특정 테스트 요구 사항에 맞춰 시스템을 조정할 수 있습니다.
주요 아키텍처 기능 중 하나는 별도의 스타 트리거 버스, PXI 트리거 버스 및 모든 슬롯에 분배되는 10 MHz 기준 클럭을 포함하는 통합 타이밍 및 트리거링 시스템입니다. 이 인프라는 복잡한 다채널 측정을 위한 필수적인 기구를 위한 장비의 정밀한 동기화를 가능하게 합니다. 시스템 컨트롤러는 내장형 또는 원격형으로 호스트 컴퓨터와 PXI 모듈 간의 통신을 관리하며, PCI 버스를 활용하여 높은 처리량의 데이터 교환을 지원합니다.
PXI 시스템은 또한 PXI 및 PXI Express(PXIe) 모듈 모두와 호환— 특히 변화하는 테스트 요구 사항에 대한 유연성과 확장성을 제공—하는 하이브리드 슬롯을 지원합니다. PXI의 모듈화 기능은 모듈을 추가하거나 교체할 수 있는 시스템 확장 및 유지 관리를 용이하게 하며, 상당한 다운타임 없이 진행할 수 있습니다. 이 아키텍처는 PXI 시스템 얼라이언스에 의해 표준화되고 유지 관리되어 다양한 공급업체 및 응용 프로그램 간의 상호 운용성과 장기 지원을 보장합니다.
주요 특징 및 성능 장점
PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템은 산업 전반에 걸쳐 자동화된 테스트 및 측정 응용 프로그램에 적합한 범위의 주요 특징과 성능 장점을 제공합니다. PXI 시스템의 기본 장점 중 하나는 PCI 및 PCI Express 백패널 아키텍처를 활용하여 제공하는 높은 속도의 데이터 전송입니다. 이는 모듈과 컨트롤러 간의 빠른 통신을 가능하게 하여 실시간 데이터 수집 및 처리가 필요한 응용 프로그램을 지원합니다. PXI 시스템의 모듈화는 사용자가 단일 섀시 내에서 오실로스코프, 신호 생성기 및 디지털 멀티미터와 같은 다양한 기기를 구성하여 테스트 요구 사항이 변화함에 따라 확장성과 유연성을 촉진합니다.
또한 중요한 장점은 PXI 백패널을 통해 제공되는 긴밀한 동기화 기능입니다. 여기에 전용 타이밍 및 트리거링 리소스가 포함되어 있습니다. 이는 여러 장비 간의 정밀한 조정을 보장하여 복잡한 측정 및 자동화 테스트 시퀀스에 필수적입니다. 또한 PXI 시스템은 높은 채널 밀도를 위해 설계되어 더 많은 장비를 컴팩트한 공간에 통합할 수 있습니다. 이로 인해 물리적 공간과 시스템 비용이 줄어듭니다. PXI의 개방형 산업 표준은 PXI 시스템 얼라이언스에 의해 관리되어 다수의 공급업체 간의 상호 운용성과 장기 지원을 보장함으로써 시스템 내구성과 투자 보호를 더욱 강화합니다.
PXI의 강력한 소프트웨어 통합은 주요 개발 환경 및 테스트 관리 도구와의 상호 운용성을 지원하여 시스템 구성, 제어 및 데이터 분석을 간소화합니다. 이러한 속도, 모듈화, 동기화 및 소프트웨어 유연성의 조합은 항공우주, 자동차 및 전자 제조와 같은 요구가 높은 테스트 및 측정 응용 프로그램을 위한 선도적인 플랫폼으로 PXI를 자리매김하고 있습니다 NI.
다른 테스트 시스템 플랫폼과의 비교
PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템은 VXI(VME eXtensions for Instrumentation), LXI(LAN eXtensions for Instrumentation) 및 전통적인 랙 앤 스택 기기와 같은 다른 테스트 시스템 플랫폼과 자주 비교됩니다. 각 플랫폼은 뚜렷한 장점과 절충점을 제공하므로 선택은 매우 응용 프로그램에 의존적입니다.
VXI와 비교할 때 PXI 시스템은 고속 PCI 및 PCI Express 버스 아키텍처를 활용하여 빠른 데이터 전송과 낮은 대기 시간을 제공합니다. PXI의 컴팩트하고 모듈화된 형태는 높은 채널 밀도와 시스템 확장의 용이성을 허용합니다. 반대로, VXI 시스템은 구형 VMEbus를 기반으로 하므로 더 부피가 크고 에너지 효율성이 떨어지는 경우가 많지만, 그들의 확립된 인프라와 내구성으로 인해 레거시 항공우주 및 방위 응용 분야에서 여전히 선호되는 경우가 있습니다 National Instruments.
이더넷을 커뮤니케이션에 사용하는 LXI 플랫폼은 분산 테스트 환경에서 유연성을 제공하며 원격 또는 대규모 설정에 매우 적합합니다. 그러나 LXI 기기는 일반적으로 PXI의 통합 백패널에 내재된 긴밀한 동기화 및 트리거링 기능이 부족하여 정밀한 타이밍과 결정론적 측정을 요구하는 응용 프로그램에 PXI가 더 우수합니다 LXI Consortium.
전통적인 랙 앤 스택 기기는 개별 기기를 유연하게 업그레이드하는 편의성을 제공합니다. 그러나 일반적으로 더 많은 공간, 전력 및 배선이 필요합니다. PXI의 모듈화 및 공유 섀시 구조는 공간과 시스템 복잡성을 줄이며, 고급 소프트웨어 통합 및 자동화도 가능하게 합니다. Keysight Technologies.
결론적으로, PXI는 자동화 및 높은 채널 수 환경에서 높은 속도, 동기화 및 공간 효율적인 테스트 솔루션에서 두드러진 성과를 보이며, 다른 플랫폼은 특정 레거시, 분산 또는 유연한 업그레이드 시나리오에 더 적합할 수 있습니다.
일반적인 응용 프로그램 및 사용 사례
PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템은 자동화된 테스트 및 측정 환경에서 유연성, 확장성 및 높은 성능으로 인해 산업 전반에 걸쳐 널리 채택되고 있습니다. 가장 일반적인 응용 프로그램 중 하나는 전자 제조 산업에서 찾을 수 있으며, PXI 시스템은 인쇄 회로 기판(PCB), 반도체 장치 및 전자 조립체의 기능 테스트에 사용됩니다. PXI의 모듈화는 엔지니어가 다양한 제품에 대한 테스트 설정을 신속하게 조정할 수 있도록 하여 다운타임을 줄이고 처리량을 증가시킵니다.
항공우주 및 방위 산업에서 PXI 플랫폼은 항공 전자 테스트, 레이더 검증 및 전자 전투 시스템 검증에 필수적입니다. 여러 장비를 서브 나노초 정밀도로 동기화할 수 있는 능력은 이 분야에서 요구되는 복잡한 신호 분석 및 시뮬레이션 작업에 적합한 PXI를 만듭니다. 자동차 제조업체는 하드웨어 인 더 루프(HIL) 시뮬레이션, 전자 제어 장치(ECU) 검증 및 센서 테스트를 위해 PXI 시스템을 활용하여 고급 운전 보조 시스템(ADAS) 및 전기차 기술의 신속한 개발 및 배치를 지원합니다.
통신 회사는 PXI를 RF 및 무선 장치 테스트, 5G 프로토콜 검증 및 규정 준수 테스트에 사용하고 있으며, 이는 플랫폼의 높은 대역폭 및 실시간 처리 기능 덕분입니다. 또한 PXI는 개방형 아키텍처 및 다양한 측정 모듈에 대한 지원 덕분에 프로토타입 및 실험 설정을 위한 학술 및 연구 실험실에서도 점점 더 많이 사용되고 있습니다.
PXI 시스템의 다재다능성은 대량 생산 라인부터 R&D 실험실에 이르기까지 다양한 환경에 배치할 수 있게 해 주며, 이는 현대 자동화 테스트 솔루션의 핵심 기술로 자리 잡고 있습니다 NI PCI-SIG.
소프트웨어 및 자동화 도구와의 통합
소프트웨어 및 자동화 도구와의 통합은 PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템의 정의적인 강점으로, 복잡한 테스트 시퀀스의 개발, 실행 및 관리를 용이하게 합니다. PXI 플랫폼은 NI LabVIEW, NI TestStand 및 Keysight PathWave Test Automation과 같은 산업 표준 테스트 개발 툴을 광범위하게 지원합니다. 이러한 도구는 그래픽 및 스크립트 기반 프로그래밍 인터페이스를 제공하여 엔지니어가 최소한의 수작업 개입으로 기기 제어, 데이터 수집 및 분석을 자동화할 수 있게 합니다.
PXI 시스템은 또한 Python, C/C++ 및 .NET과 같은 오픈 소스 및 타사 프로그래밍 언어와의 통합을 지원하여, 포괄적인 드라이버 라이브러리 및 API를 활용합니다. 이러한 유연성은 조직이 기존 코드베이스 및 전문 지식을 활용하여 개발 시간과 비용을 줄일 수 있게 해 줍니다. 더욱이, PXI는 산업 표준 통신 프로토콜(SCPI, VISA 등)을 지원하여 다양한 기기 및 소프트웨어 도구와의 상호 운용성을 보장합니다.
고급 트리거링 기능, 원격 시스템 관리 및 실시간 데이터 스트리밍과 같은 기능은 고처리량 및 미션 크리티컬 테스트 응용 프로그램에 필수적입니다. 또한, 기업 수준의 데이터 관리 및 보고 시스템과 통합할 수 있는 능력은 워크플로우를 간소화하고 규제 산업 내에서 추적 가능성 및 규정 준수를 보장합니다. 결과적으로 PXI 모듈형 테스트 시스템은 자동화된 테스트 및 측정을 위한 확장 가능하고 미래 지향적인 플랫폼을 제공하며, R&D 및 제조 환경을 지원합니다 PXI 시스템 얼라이언스.
테스트 시스템 설계에서의 확장성 및 유연성
확장성 및 유연성은 PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템의 핵심 장점으로, 항공우주, 자동차 및 전자 제조업과 같은 산업의 진화하는 테스트 요구 사항에 매우 적합합니다. PXI 시스템은 모듈형 아키텍처를 기반으로 구축되어 사용자가 다양한 섀시 크기, 컨트롤러 유형 및 장치 모듈 중에서 선택하여 특정 응용 프로그램 요구에 맞게 시스템을 조정할 수 있게 합니다. 이러한 모듈화는 엔지니어가 최소한의 구성으로 시작하여 테스트 요구가 증가함에 따라 시스템을 확장할 수 있게 하며, 모듈을 추가하거나 교체하기만 하면 되므로 상당한 인프라 변경이 필요하지 않습니다.
PXI의 유연성은 광범위한 제3자 모듈에 대한 지원에 의해 더욱 향상되어 전문 기기 및 사용자 정의 기능의 통합을 가능하게 합니다. 이 개방형 표준은 상호 운용성을 보장하고 미래 기술 및 측정 기능이 기존 시스템에 통합될 수 있도록 지원하여 투자 보호를 강화합니다. 또한 PXI의 고속 백패널 및 동기화 기능은 모듈 간의 정밀한 타이밍 및 데이터 공유를 가능하게 하여 복잡하고 다채널의 테스트 시나리오를 지원합니다 National Instruments.
소프트웨어 정의 구성은 해당 분야의 또 다른 주요 측면으로, 테스트 실행기 및 자동화 프레임워크는 테스트 시퀀스 및 측정 파라미터의 빠른 재구성을 가능하게 합니다. 이 소프트웨어 중심 접근 방식은 하드웨어 모듈화와 결합되어 조직이 새로운 제품 요건, 규제 변화 또는 처리량 증가 필요에 신속하게 적응할 수 있게 하여 테스트 시스템의 수명 및 투자 수익을 최대화합니다 PXI 시스템 얼라이언스.
산업 채택 및 사례 연구
PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템의 채택은 확장 가능하고 고성능이며 비용 효율적인 자동화 테스트 솔루션에 대한 필요성에 의해 다양한 산업 분야에서 가속화되고 있습니다. 항공우주 및 방위, 자동차, 반도체 및 통신과 같은 분야는 복잡한 테스트 요구 사항을 충족시키고 시장 출시 시간을 단축하며 제품 품질을 개선하기 위해 PXI 플랫폼을 통합했습니다.
항공우주 및 방위 분야에서 PXI 시스템은 항공 전자 테스트, 레이더 검증 및 전자 전투 시뮬레이션에 널리 사용됩니다. 예를 들어, NI (National Instruments)는 주요 방위 계약업체가 PXI를 활용해 변화하는 인증 및 임무 프로필에 적응할 수 있는 유연한 테스트 벤치를 구축하는 방법을 강조합니다. 자동차 산업은 전자 제어 장치(ECU) 검증, 배터리 관리 시스템 테스트 및 차량 내 네트워크 분석을 위해 PXI를 활용하며, 이는 로데 & 슈바르즈의 사례 연구에서 입증되었습니다.
반도체 제조업체는 PXI의 고속 데이터 수집 및 병렬 테스트 기능 덕분에 효율적인 웨이퍼 수준 및 최종 장치 테스트를 수행할 수 있습니다. Keysight Technologies는 PXI 기반 시스템이 고량 생산 환경에서 테스트 시간을 단축하고 처리량을 증가시킨 방법을 문서화하고 있습니다. 통신 분야에서는 PXI 플랫폼이 5G 및 IoT 장치의 RF 및 프로토콜 테스트를 지원하며, 이는 PXISA (PXI 시스템 얼라이언스)에서 자세히 설명합니다.
이러한 사례 연구는 PXI 모듈형 테스트 시스템의 다재다능성과 산업 전반에서의 수용을 강조하며, 이는 새로운 기술적 과제와 더 민첩한 소프트웨어 정의 테스트 아키텍처에 대한 수요에 맞춰 계속 발전하고 있습니다.
PXI 구현 시 도전 과제 및 고려 사항
PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템을 구현하면 유연성, 확장성 및 성능에서 중요한 장점을 얻을 수 있지만, 성공적인 배포를 보장하기 위해 조직이 해결해야 할 여러 도전 과제와 고려 사항도 존재합니다. 첫 번째 도전 과제는 시스템 통합입니다. PXI 시스템은 종종 여러 공급업체의 하드웨어 및 소프트웨어 조정이 필요합니다. 모듈, 섀시 및 컨트롤러 간의 호환성을 보장하는 것은 복잡할 수 있으며, 구성 요소의 신중한 선택 및 검증이 필요합니다. 또한 다수의 기기 간 동기화 및 타이밍 관리가 중요하며, 특히 고속 또는 다채널 응용에서는 고급 타이밍 모듈이나 백패널 기능이 필요할 수 있습니다 National Instruments.
열 관리도 주요 고려 사항입니다. 조밀하게 배치된 PXI 시스템은 상당한 열을 발생시켜 신뢰성 및 성능에 영향을 미칠 수 있습니다. 적절한 섀시 선택, 공기 흐름 관리 및 환경 모니터링은 이러한 위험을 완화하는 데 필수적입니다 PXI 시스템 얼라이언스. 또한, 테스트 요구 사항이 발전함에 따라 시스템의 확장성 및 업그레이드 가능성을 유지하는 것이 중요합니다. 조직은 충분한 슬롯이 있는 섀시를 선택하고, 소프트웨어 프레임워크가 새로운 모듈이나 기술을 수용할 수 있도록 계획해야 합니다.
소프트웨어 통합 및 드라이버 지원은 특히 구형 기기와 현대 PXI 모듈을 결합할 때 도전 과제가 될 수 있습니다. 원활한 운영 및 장기적인 유지 관리를 보장하기 위해 강력한 소프트웨어 지원이 필수적입니다. 마지막으로, 초기 투자 및 총 소유 비용에 대한 고려 사항이 성능 및 유연성 요구 사항과 균형을 이루어야 합니다. 신중한 계획과 공급업체 협력이 필요하며, 이를 통해 조직은 이러한 도전 과제를 극복하고 PXI 모듈형 테스트 시스템의 이점을 최대한 활용할 수 있는 방법을 찾을 수 있습니다. Keysight Technologies.
PXI 모듈형 테스트 시스템의 미래 동향
PXI(PCI eXtensions for Instrumentation) 모듈형 테스트 시스템의 미래는 전자기술의 빠른 발전, 테스트 복잡성의 증가 및 더 높은 처리량 및 유연성에 대한 요구에 의해 형성됩니다. 한 가지 중요한 트렌드는 PCI Express Gen 4 및 Gen 5와 같은 고속 직렬 인터페이스의 통합으로, 더 빠른 데이터 전송 속도와 5G, 자동차 레이더 및 고급 반도체 테스트와 같은 대역폭 집약적인 응용 프로그램을 지원합니다. 이러한 발전은 이러한 향상된 속도를 처리할 수 있는 새로운 PXI 섀시 및 컨트롤러 개발을 주도하고 있습니다 NI (National Instruments).
또 다른 주요 트렌드는 소프트웨어 정의 계측의 채택으로, 테스트 기능이 고정 하드웨어가 아닌 소프트웨어에 의해 점점 더 결정되고 있습니다. 이러한 접근 방식은 사용자가 상당한 하드웨어 변경 없이 새로운 표준이나 기술에 맞게 테스트 시스템을 업데이트하거나 재구성할 수 있게 해 주어 더 큰 적응성을 제공합니다. PXISA (PXI 시스템 얼라이언스)가 홍보하는 개방형 상호 운용 소프트웨어 플랫폼으로의 이동은 시스템 유연성과 공급업체 간의 상호 운용성을 더욱 향상합니다.
인공지능(AI) 및 머신러닝(ML)도 PXI 테스트 시스템에 영향을 미치기 시작하고 있으며, 이를 통해 예측 유지보수, 자동화된 테스트 최적화 및 실시간 데이터 분석이 가능해집니다. 이러한 기능은 특히 대량 생산 환경에서 다운타임을 줄이고 테스트 효율성을 향상하는 데 도움을 줍니다. 또한, 구성 요소의 소형화 및 더 컴팩트하고 휴대 가능한 테스트 솔루션을 위한 추진력이 작고 전력 효율적인 PXI 모듈 개발을 이끌고 있습니다.
전반적으로 PXI 모듈형 테스트 시스템의 미래는 더 빠른 데이터 전송 속도, 증가된 소프트웨어 통합, AI 기반 자동화 및 확장성과 상호 운용성에 대한 지속적인 강조로 특징지어져, 차세대 테스트 및 측정 응용 프로그램에서의 관련성을 보장할 것입니다.
